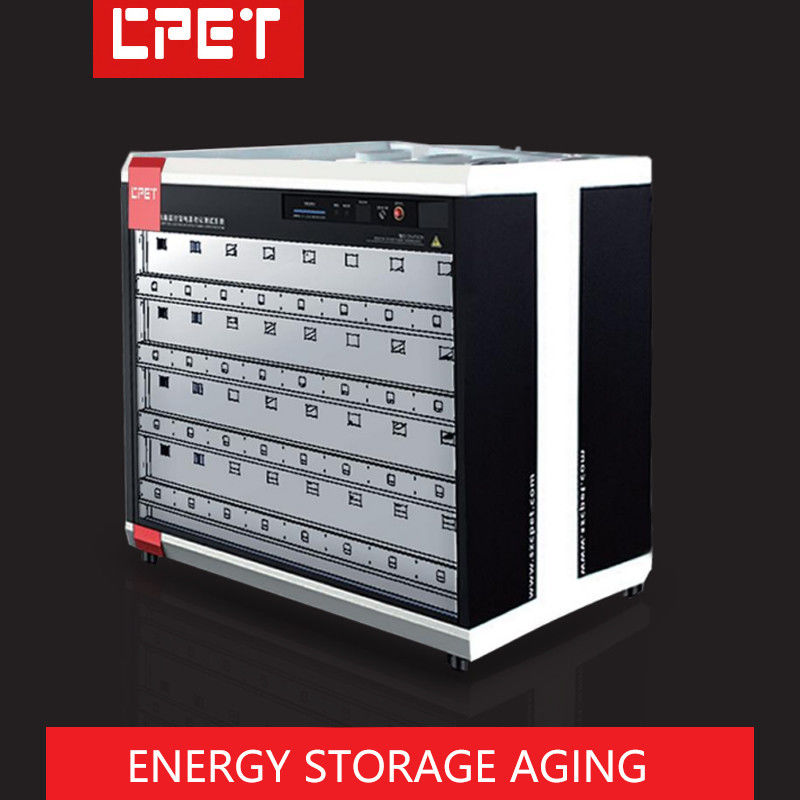

বার্ন-ইন ক্যাবিনেটের গঠন
এবং বার্ন-ইন পরিমাণ
পরিকল্পনা |
ট্রলির আকার (মিমি) |
L2050*W880*H2050mm (একটি বার্ণ-ইন ক্যাবিনেটের আকার) |
| ট্রলি স্তর সংখ্যা |
৪টি স্তর, পণ্যের আয়তনের গভীরতা ৪০০ মিমি, (প্রতিটি স্তরে ১২টি বার্ন-ইন পজিশন) |
| ট্রলি উচ্চতা |
৩৫০ মিমি |
| ট্রলিবাসের কাঠামোর উপাদান/আদর্শ রঙ |
2.0 মিমি পুরু ঠান্ডা ঘূর্ণিত শীট, কম্পিউটার সাদা |
| লোড এরিয়া কুলিং পদ্ধতি |
উপরের টারবিনের নিষ্কাশন ফ্যান উপরের সারির প্রকার (অম্বিওন্ট তাপমাত্রা নিয়ন্ত্রণ করা সহজ) |
| স্তর নিরোধক এবং অ্যান্টি-স্ট্যাটিক পদ্ধতি |
পৃষ্ঠের উপর তাপ অপসারণের গর্ত সহ ইপোক্সি আইসোলেশন বোর্ড |
| পোড়ানো রুমের সামগ্রিক কাঠামো |
মোবাইল বার্ন-ইন বিভক্ত মন্ত্রিসভা গ্রহণ করুন; সুন্দর চেহারা এবং সরানো এবং একত্রিত করা সহজ |
জ্বালানীর ভূমিকা
পুনরুদ্ধার মডিউল
কনফিগারেশন
পরীক্ষিত শক্তির
সরবরাহ এবং বার্ন ইন
পরিমাণ |
শক্তি পুনরুদ্ধার মডিউল নিয়ন্ত্রণ পদ্ধতি |
RS485 যোগাযোগ মোড, উপরের কম্পিউটার RS232 যোগাযোগ মোড |
| শক্তি খরচ মডিউল মডেল ইনস্টল |
CP8118 |
| ইনস্টল করা শক্তি খরচ মডিউল সংখ্যা |
প্রতি স্তরে 8CH মডিউল 8 সেট, 32 সেট বার্ন-ইন ক্যাবিনেট ইনস্টল করা প্রয়োজন |
| শক্তি পুনরুদ্ধার মডেল ইনস্টল করুন |
CP8506 +CP5302 |
| শক্তি পুনরুদ্ধার মডিউল বিচ্ছিন্নকরণ পদ্ধতি |
ইলেকট্রনিক লোড মডিউল চ্যানেল ফটো ইলেকট্রিক বিচ্ছিন্নতা গ্রহণ করে (যোগাযোগ এবং শক্তি সরবরাহ বিচ্ছিন্নতা) |
| ইনস্টল করা শক্তি পুনরুদ্ধার মডিউল সংখ্যা |
প্রতি তলায় ৮CH শক্তি পুনরুদ্ধার মডিউলের ৪টি সেট, পুরো বার্ন-ইন ক্যাবিনেটের ৮টি সেট ইনস্টল করা দরকার, ৫ কিলোওয়াট একক ফেজ গ্রিড-সংযুক্ত ইনভার্টার মডিউলের ৬টি সেট ইনস্টল করা হয়েছে |
| শক্তি পুনরুদ্ধার মডিউল নকশা কাঠামো |
কোন রিলে নেই, দীর্ঘায়ু নকশা (স্বতন্ত্র বৌদ্ধিক সম্পত্তি অধিকার) |
| পুরো ক্যাবিনেটে পোড়ানো পণ্যের সংখ্যা |
একক ক্যাবিনেট বার্ন-ইন 8 ডিসি আউটপুট (50W/100V/5A) এসি আউটপুট (220V/500W) 32 শক্তি সঞ্চয় শক্তি সরবরাহের নীচে |
বৈদ্যুতিক প্রবর্তন
নিয়ন্ত্রণ এবং তাপমাত্রা
পাওয়ার কন্ট্রোল ডিভাইস
বার্ন ইন ক্যাবিনেট |
ওয়্যারিং |
গ্রাহক নির্দিষ্ট ইন্টারফেস; ইনপুট পোর্ট পিন সকেট |
| প্যানেল ফাংশন কী |
ইনপুট এসি ভোল্টেজ প্রদর্শন, স্টার্ট সুইচ, জরুরী স্টপ সুইচ |
| ট্রলির পাওয়ার ডিস্ট্রিবিউশন এবং কন্ট্রোল মোড |
৩৮০ ভোল্ট থ্রি-ফেজ পাঁচ-ক্যারিয়ার পাওয়ার ডিস্ট্রিবিউশন; কম্পিউটার মনিটরিং এবং স্বয়ংক্রিয় বৈদ্যুতিক নিয়ন্ত্রণ |
| ট্রলি বিদ্যুৎ বিতরণ |
একটি একক বার্ন-ইন ক্যাবিনেট 500W*32 সেট/0.85·20KW, পরিমাপ করা শক্তি দক্ষতা 85% হিসাব করা হয় |
| নিয়ন্ত্রণের উপায় |
বৈদ্যুতিক নিয়ন্ত্রণের মধ্যে ম্যানুয়াল / স্বয়ংক্রিয় সুইচিং অন্তর্ভুক্ত রয়েছে এবং এটি বার্ন ইন করার সময় কম্পিউটার দ্বারা রিয়েল টাইমে পর্যবেক্ষণ করা হয়।বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট এসি ভোল্টেজের স্বয়ংক্রিয় সুইচিং ফাংশন প্রসারিত করতে পারেন |
| নিরাপত্তা সুরক্ষা |
যন্ত্রপাতি গ্রাউন্ডিং সুরক্ষা, ফুটো সুইচ সুরক্ষা, ধোঁয়া এলার্ম স্বয়ংক্রিয় শক্তি বন্ধ সুরক্ষা, ইত্যাদি |
পরিচিতি
প্রধান কাজ
সিস্টেম |
এনার্জি স্টোরেজ পাওয়ার,কন্ট্রাক্ট কনভার্টার,ইনভার্টার,রিগার্জিটর,ট্রান্সভার্টার,মেডিকেল পাওয়ার সাপ্লাই ইত্যাদিতে প্রযোজ্য |
| স্ব-উন্নত বিশেষ মনিটরিং সফটওয়্যারের বিনামূল্যে কনফিগারেশন শক্তি পোড়ানো, স্বাধীন বৌদ্ধিক সম্পত্তি অধিকার এবং কোন আইনি ঝুঁকি সঙ্গে |
| আউটপুট টার্মিনাল ভোল্টেজ, বর্তমান এবং শক্তি পরামিতি নিরীক্ষণের জন্য প্রোগ্রামযোগ্য ইলেকট্রনিক লোড মডিউল ব্যবহার করুন |
| বার্ন-ইনের জন্য ডেডিকেটেড মনিটরিং সফটওয়্যার বিনামূল্যে চূড়ান্ত আপগ্রেড পরিষেবা, শক্তিশালী সম্প্রসারণ ফাংশন উপভোগ করে, সরঞ্জামগুলিতে পুনরাবৃত্তি বিনিয়োগ বাঁচায় |
বার্ন-ইন পরামিতি, সময় সেটিং, ON/OFF ক্রম সম্পাদনা (পরীক্ষা করা পণ্য চালু এবং বন্ধ করার পরীক্ষা), স্বয়ংক্রিয় ভোল্টেজ স্যুইচিং সমর্থন, লোড
রূপান্তর এবং অন্যান্য ফাংশন প্রোগ্রাম করা যেতে পারে (বার্ন ইন পরামিতি একটি নির্দিষ্ট সময়ের মধ্যে স্বয়ংক্রিয়ভাবে স্যুইচ করা যেতে পারে) |
| স্বয়ংক্রিয়ভাবে পরীক্ষিত পাওয়ার সাপ্লাই Burn-ইন শেষে শক্তি বন্ধ ফাংশন unattended জন্য সুবিধাজনক |
কম্পিউটার স্বয়ংক্রিয়ভাবে পরীক্ষিত পাওয়ার সাপ্লাই পণ্যের গুণমান প্রদর্শন করে, এবং উইন্ডোতে একাধিক উইন্ডো কেন্দ্রীভূত জন্য সুবিধাজনক
ব্যবস্থাপনা, যা অপারেটরদের সঞ্চয় করে এবং উৎপাদন দক্ষতা উন্নত করে |
| কম্পিউটার পরীক্ষিত শক্তি সরবরাহের বার্ন-ইন ডেটা রিপোর্ট সঞ্চয় করতে পারে, পরীক্ষিত শক্তি সরবরাহের প্রক্রিয়া পরামিতিগুলি ট্র্যাক করা সহজ |
| আরএস২৩২ থেকে আরএস৪৮৫-এ যোগাযোগের নির্ভরযোগ্যতা উন্নত করতে এবং সরঞ্জামগুলিতে বজ্রপাতের ক্ষতি রোধ করতে ফটো ইলেকট্রিক বিচ্ছিন্নতা রূপান্তরকারী গ্রহণ করে |
| প্রতিটি কম্পিউটার একই সময়ে 18 টি ডিভাইস পর্যবেক্ষণ করতে পারে, (প্রতিটি সিরিয়াল পোর্ট 63 দাসের সাথে সংযোগ স্থাপন করতে পারে এবং প্রতিটি কম্পিউটার 18 টি সিরিয়াল পোর্ট পর্যন্ত সমর্থন করে) |
| শক্তি বার্ন ইন পর্যবেক্ষণ সফটওয়্যার একটি অন্তর্নির্মিত সাহায্য ফাইল আছে যা অবিলম্বে অপারেশন প্রশ্ন সমাধানের জন্য সুবিধাজনক |
