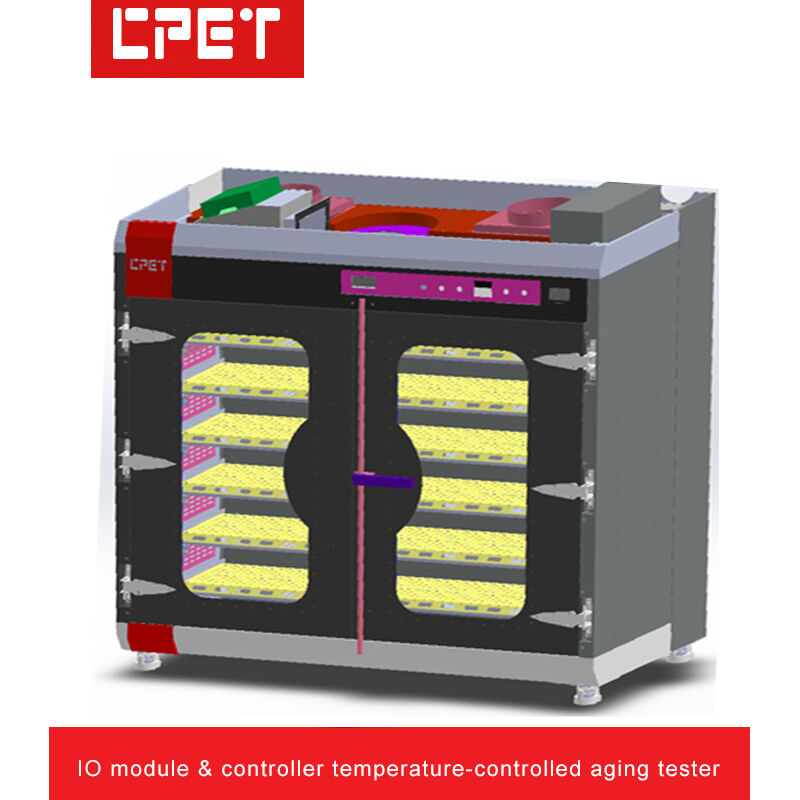

| ১ | এজিং ক্যাবিনেট চেহারা এবং কাঠামোর সংক্ষিপ্ত বিবরণ: |
| ক | এজিং পণ্যের পরিমাণ: | প্রতিটি এজিং ক্যাবিনেট ২৪ পিসি ৪-১৬ চ্যানেল আউটপুট পণ্য, ১২ পিসি ১৭-৩২ চ্যানেল আউটপুট পণ্য (২ আউটপুট চ্যানেল সমান্তরালভাবে) এজিং করতে পারে |
| খ | সরঞ্জামের মাত্রা (মিমি): | একক এজিং ক্যাবিনেট: L2050mm x W1200mm x H2200mm (আনুমানিক, নকশার প্রয়োজনীয়তা অনুসারে প্রকৃত মাত্রা)। কন্ট্রোল ক্যাবিনেট: L860mm x W880mm x H1900mm |
|
|
| গ | ট্রলি স্তরের সংখ্যা: | ৬ স্তর, প্রতি স্তরে ৪ পিসি পণ্য |
| ঘ | ট্রলি স্তরের উচ্চতা এবং প্রস্থ: | স্তরের প্রস্থ ৩২০ মিমি, উচ্চতা ১৭০ মিমি |
| ঙ | ট্রলি কাঠামোর উপাদান: | ২.০ মিমি পুরু কোল্ড-রোল্ড স্টিল প্লেট, শিল্প নকশার চেহারা রেফারেন্স |
| চ | লোড এলাকার শীতলীকরণ পদ্ধতি: | শীর্ষ উচ্চ-তাপমাত্রার নিষ্কাশন ফ্যান, শীর্ষ-নিষ্কাশন প্রকার |
| ছ | আন্তঃ-স্তর নিরোধক এবং অ্যান্টি-স্ট্যাটিক পদ্ধতি: | কুলিং হোল সহ ইপোক্সি ল্যামিনেট |
| জ | ট্রলি কাঠামোর প্রকার: | পণ্য এলাকায় লোড স্থাপন করা হয়, সামনে-পিছনে বিচ্ছিন্নতা |
| ঝ | তাপমাত্রা নিয়ন্ত্রণ কাঠামো: | পণ্য এলাকা তাপমাত্রা-নিয়ন্ত্রিত, নিম্ন-তাপমাত্রার গরম করা, অতিরিক্ত-তাপমাত্রার নিষ্কাশন |
| ২ | প্রকল্প পরিচিতি |
| ক | মডিউল নিয়ন্ত্রণ পদ্ধতি: | RS485 যোগাযোগ, হোস্ট পিসি RS232 যোগাযোগ |
| খ | স্থাপিত ERS লোড: | ৩-১২০V/০.২-১০A/১৫০W/৮CH (বিস্তারিত জানার জন্য স্পেসিফিকেশন দেখুন) |
| গ | শক্তি পুনরুদ্ধার মডিউল বিচ্ছিন্নকরণ পদ্ধতি: | ইলেকট্রনিক লোড মডিউল চ্যানেলগুলি অপ্টো-আইসোলেশন (যোগাযোগ এবং পাওয়ার আইসোলেশন) ব্যবহার করে |
| ঘ | শক্তি পুনরুদ্ধার মডিউল লোডিং মোড: | CC, CV, CR, CP লোড মোড |
| ঙ | শক্তি পুনরুদ্ধার মডিউল নকশা স্থাপত্য: | দীর্ঘ-জীবন নকশা (নিজস্ব মেধা সম্পত্তি) |
| চ | লোড, ইনভার্টার এবং ডিসি প্রোগ্রামযোগ্য মডিউল কনফিগারেশন: | CP8530 x ২৪ (প্রতি ১ পিসি পণ্যের জন্য ১ পিসি লোড) / CP5312A x ৮ (প্রতি ১ পিসি ইনভার্টারের জন্য ৩ পিসি পণ্য)
ডিসি প্রোগ্রামযোগ্য মডিউল: ২০KW/২০০A ৮-১২০V x ৩ (প্রতি ১ পিসি ডিসি প্রোগ্রামযোগ্য মডিউলের জন্য ৮ পিসি পণ্য) |
|
|
| ছ | পণ্য যোগাযোগ: | প্রতিটি পণ্যে ১ চ্যানেল CAN2.0 সজ্জিত |
| জ | শক্তি সঞ্চয় দক্ষতা: | প্রায় ৬০-৮০% (পণ্যের ইনপুট ভোল্টেজ স্তরের উপর নির্ভর করে) |
| ৩ | পাওয়ার এজিং ট্রলি বৈদ্যুতিক নিয়ন্ত্রণ এবং তাপমাত্রা নিয়ন্ত্রণ ডিভাইসের সংক্ষিপ্ত বিবরণ: |
| ক | তারের পদ্ধতি: | এসি ইনপুট পাওয়ার ১৫A শিল্প সকেট সহ (প্রতি স্তরে ৮ পিসি), ডিসি আউটপুট টার্মিনাল: বানানা প্লাগ সংযোগকারী (বিস্তারিত জানার জন্য পৃষ্ঠা P7 দেখুন) |
| খ | প্যানেল ফাংশন কী: | ইনপুট এসি ভোল্টেজ এবং কারেন্ট ডিসপ্লে, স্টার্ট সুইচ, ইমার্জেন্সি স্টপ সুইচ |
| গ | পণ্য এলাকার তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা: | পণ্য এলাকা তাপমাত্রা-নিয়ন্ত্রিত এজিং, পরিবেষ্টিত +৫C থেকে ৮৫C পর্যন্ত সেট করা যায়। তাপমাত্রা নির্ভুলতা +/-৫C |
| ঘ | পণ্য এলাকার তাপমাত্রা নিয়ন্ত্রণ নীতি: | নিম্ন-তাপমাত্রার গরম করা, অতিরিক্ত-তাপমাত্রার নিষ্কাশন |
| ঙ | ট্রলি পাওয়ার ডিস্ট্রিবিউশন এবং নিয়ন্ত্রণ পদ্ধতি: | ৩৮০V তিন-ফেজ পাঁচ-তারের পাওয়ার ডিস্ট্রিবিউশন, পিসি মনিটরিং এবং ম্যানুয়াল বৈদ্যুতিক নিয়ন্ত্রণ |
| চ | ট্রলি পাওয়ার ডিস্ট্রিবিউশন ক্ষমতা: | ১৫০W x ৩৮৪ ইউনিট / ০.৮ ~= ৭২KW, পরীক্ষিত পণ্যের দক্ষতা ৮০% এ গণনা করা হয়েছে, এজিং ক্যাবিনেট স্ব-পাওয়ার সাপ্লাই, গরম করা এবং নিষ্কাশন পাওয়ার ৯KW |
| ছ | ইনপুট নিয়ন্ত্রণ পদ্ধতি: | স্বয়ংক্রিয় প্রোগ্রাম নিয়ন্ত্রণ |
| জ | এজিং ক্যাবিনেট নিরাপত্তা সুরক্ষা: | সরঞ্জাম গ্রাউন্ডিং সুরক্ষা, লিকেজ সুইচ সুরক্ষা, ধোঁয়া অ্যালার্ম |
| ঝ | কন্ট্রোল ক্যাবিনেট হোস্ট এবং ডিসপ্লে কনফিগারেশন: | ১. শিল্প পিসি: ASUS শিল্প পিসি, মডেল D701MER, CPU I3-14100, RAM 8G DDR5, স্টোরেজ 1T HDD + 256G SSD, OS WIN11 PRO, পাওয়ার সাপ্লাই ১৮০W (ASUS)
২. ডিসপ্লে: Acer K222HQL, ২১.৫ ইঞ্চি, রেজোলিউশন ১৯২০x১০৮০ LED মনিটর, VGA ইন্টারফেস |
|
|
|
|
| ৪ | সিস্টেমের প্রধান কার্যাবলী: |
| ক | কন্ট্রোলার/আইও মডিউল, সার্ভার পাওয়ার সাপ্লাই, পিসি পাওয়ার সাপ্লাই, অ্যাডাপ্টার ইত্যাদির জন্য উপযুক্ত। |
| খ | বিনামূল্যে নিজস্ব তাপমাত্রা-নিয়ন্ত্রিত এজিং মনিটরিং সফ্টওয়্যার, স্বাধীন মেধা সম্পত্তি অধিকার এবং কোন আইনি ঝুঁকি নেই |
| গ | প্রোগ্রামযোগ্য ইলেকট্রনিক লোড মডিউল আউটপুট ভোল্টেজ, কারেন্ট, পাওয়ার এবং অন্যান্য প্যারামিটারগুলি পর্যবেক্ষণ করে |
| ঘ | এজিং মনিটরিং সফ্টওয়্যার আপগ্রেড পরিষেবা অন্তর্ভুক্ত করে, শক্তিশালী স্কেলেবিলিটি বারবার সরঞ্জামের বিনিয়োগ বাঁচায় |
| ঙ | এজিং প্যারামিটার, সময় সেটিং, চালু/বন্ধ ক্রম সম্পাদনা (পণ্য পাওয়ার অন/অফ পরীক্ষা), স্বয়ংক্রিয় ভোল্টেজ সুইচিং, লোড রূপান্তর এবং অন্যান্য প্রোগ্রামযোগ্য ফাংশন সমর্থন করে |
| চ | এজিং সম্পন্ন হওয়ার পর স্বয়ংক্রিয় সময়-ভিত্তিক পাওয়ার-অফ, অযৌক্তিক অপারেশনের জন্য সুবিধাজনক |
| ছ | পিসি স্বয়ংক্রিয়ভাবে পরীক্ষিত পাওয়ার পণ্যগুলির পাস/ফেল প্রদর্শন করে, কেন্দ্রীভূত ব্যবস্থাপনার জন্য মাল্টি-ট্রলি উইন্ডো ভিউ, অপারেটর বাঁচায় এবং উৎপাদন দক্ষতা উন্নত করে |
| জ | পিসি এজিং ডেটা রিপোর্ট সংরক্ষণ করে, প্রক্রিয়া প্যারামিটারগুলি ট্রেসযোগ্য; বারকোড স্ক্যানিং এবং MES সিস্টেম আপলোড সমর্থন করে |
| ঝ | RS232 থেকে RS485 অপ্টো-আইসোলেটেড কনভার্টার ব্যবহার করে, যোগাযোগের নির্ভরযোগ্যতা উন্নত করে এবং সরঞ্জামের বজ্রপাত ক্ষতি প্রতিরোধ করে |
| ঞ | প্রতিটি পিসি (কন্ট্রোল ক্যাবিনেট) একই সাথে একাধিক এজিং ক্যাবিনেট পর্যবেক্ষণ করতে পারে (বর্তমান নকশা: ১ কন্ট্রোল ক্যাবিনেট ৪ এজিং ক্যাবিনেট সমর্থন করে) |
| ট | স্মার্ট এনার্জি মিটার, সিস্টেম সফ্টওয়্যার স্বয়ংক্রিয়ভাবে লোড পুনরুদ্ধার শক্তি, প্রকৃত ব্যবহৃত শক্তি, মোট বিদ্যুৎ খরচ সংগ্রহ এবং পর্যবেক্ষণ করে এবং স্বয়ংক্রিয়ভাবে পুনরুদ্ধারের দক্ষতা গণনা করে |
| ঠ | MES সিস্টেম আপলোড (সক্রিয় আপলোড), স্বয়ংক্রিয় স্টেশন পাসিং, ত্রুটি লকগুলির স্বয়ংক্রিয় আপলোড, পণ্যের বারকোড দ্বারা এজিং প্যারামিটারগুলির স্বয়ংক্রিয় পুনরুদ্ধার সমর্থন করে |
| ড | পাওয়ার এজিং মনিটরিং সফ্টওয়্যার তাত্ক্ষণিক অপারেশন নির্দেশিকা জন্য বিল্ট-ইন সহায়তা ডকুমেন্টেশন সহ |
| ঢ | এজিং ক্যাবিনেট ইনপুট ভোল্টেজ: AC380V তিন-ফেজ। কন্ট্রোল ক্যাবিনেট ইনপুট ভোল্টেজ: AC220V একক-ফেজ |
